48芯光纤配线架图文并茂

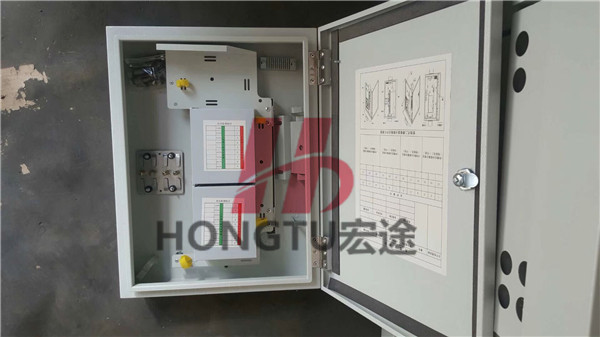

光纤配线箱-图文讲解、是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。安装方式：<壁挂式，挂壁式，挂杆式，抱杆式，墙挂式，抱箍式，直熔式，尾纤式>室内外、产品容量：12芯、24芯、36芯、48芯、60芯、72芯、96芯、144芯光纤配线箱

机械性能

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的接***志。

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间***多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为***，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。

同类型产品种类有：12芯FC束状尾纤，12芯SC束状尾纤，12芯FC带状尾纤，12芯SC带状尾纤，12芯FC防水尾纤，4芯尾纤，6芯尾纤，8芯尾纤，12芯尾纤。插芯端面为PC/UPC/APC研磨.

产品特性：束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚***外护套构成，广泛应用于传输线路与终端设备之间的密集连接。

用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、***设备、其它工业及军事应用

特点 ：

◆ 符合ANSI, Bellcore,TIA/***,IEC等国际标准及国内电信行业标准

◆ 实现了光纤传输的活动连接

◆ 插入损耗小，回波损耗大

◆ 良好的互换性和重复性

技术指标：◆ 重 复 性： ≤0.1dB

◆ 互 换 性： ≤0.2dB

◆ 插拔次数：>1000次

◆ 抗拉强度：0~15Kg
